天星組態軟件在化工生產過程自動化中的應用

天星組態軟件在化工生產過程自動化中的應用

一、概述

   隨著工業自動化控制水平的提高,每個行業的廠家都競相投入先進的生產設備以求在市場競爭中取得優勢。化工行業作為一項支柱產業同樣面臨著這一挑戰,通過自動化系統在這個行業的應用,大大提高了生產效率、保證質量。

二、監控系統結構

   整個系統可分為兩層:監控管理層和現場測控層,監控管理層由一臺本地節點的上位機組成。現場測控層本系統采用三菱FX系列的PLC,上位機的天星監控組態軟件采用三菱FX485驅動程序從串行總線上獲取PLC數據,完成設備監測和控制。

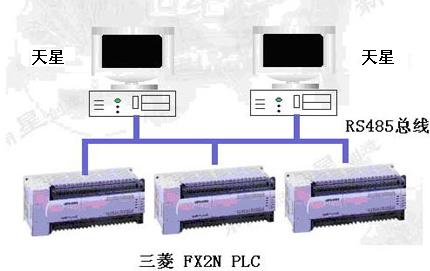

   系統拓撲圖如下:

三、監控系統的軟件結構

           軟件結構部分包括Windows2000 操作系統、下位機編程軟件、上位機監控軟件。 1、下位機編程軟件    PLC程序的編制在上位機中完成,本系統采用三菱FX485系列PLC的配套編程工具GX-Developer完成硬件組態、參數設置、編程、測試、調試和文檔處理。

2、上位機監控軟件    《天星組態軟件》是在PC機上開發的智能型人機接口(MMI)軟件系統,它以Windows 98/2000/NT/XP 中文平臺作為其操作系統,全中文界面,并充分利用了Windows的各種便利功能。    《天星組態軟件》由開發系統和運行系統組成。開發系統是《天星組態軟件》的集成開發環境,軟件開發者在這個環境中完成界面的設計、數據庫定義、動畫連接、硬件設備安裝、網絡配置、系統配置等。該系統具有先進完善的圖形生成功能;數據庫中有多種數據類型,不但能合理地抽象控制對象,而且能非常簡單、方便地對數據的報警、趨勢曲線、歷史數據記錄、安全防范等進行操作;開發者利用其豐富的圖形控件和自定義圖庫功能,可以大大減少設計界面的時間;通過簡單而實用的編程命令語言,開發者不需要編程經驗就可以設計完成實際工程;方便的硬件設備安裝向導和全面地支持國內國際工控底層設備,徹底實現工控現場的數據采集和監控功能。    運行系統是《天星組態軟件》系統的實時運行環境,用于顯示開發系統中建立的動畫圖形畫面,并負責數據庫與硬件設備的數據交換。運行系統能實時而形象地反映現場的所有參數和實際情況;通過實時數據庫管理從工業控制對象采集各種數據;可把數據的變化用動畫的方式形象地表示出來,同時完成實時和歷史報警、歷史數據記錄、實時和歷史趨勢曲線等監控功能;可生成歷史數據文件,用于追憶歷史事件;靈活方便的組態式報表,可充分滿足用戶的各種報表需要。

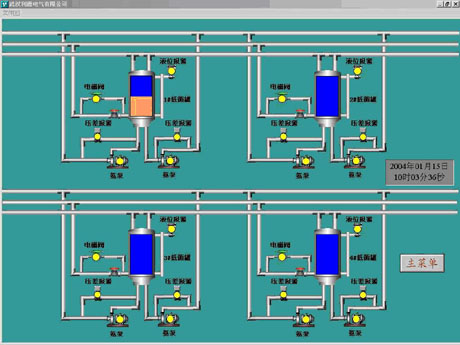

四、氨生產工藝流程圖
