涌緯自控 GD8700無源·電流輸入信號隔離器(一入一出)

涌緯自控 GD8700無源·電流輸入信號隔離器(一入一出)

產品簡介:

、特性 ● 將各種設備的直流電流信號 4~20mA 輸入。 ● 4~20mA 電流信號輸出。 ● 1:1等效隔離傳送。 ● 單通道,一路輸入一路輸出,輸入回路短路保護。 ● 即插即拔式接線端子,DIN導軌卡式安裝。

產品分類:

離散傳感器 電氣連接 信號隔離/轉換

品牌:

涌緯自控

產品介紹


一、特性
● 將各種設備的直流電流信號 4~20mA 輸入。
● 4~20mA 電流信號輸出。
● 1:1等效隔離傳送。
● 單通道,一路輸入一路輸出,輸入回路短路保護。
● 即插即拔式接線端子,DIN導軌卡式安裝。
二、描述
①GD8700無源 ·電流信號輸入隔離器,是將直流電流信號隔離傳送。使用時無需另行供電。在實際應用中能 有效解決信號互連可能出現的問題,同時能有效抑制信號傳輸過程中可能的干擾。
②本隔離器無需外供電,輸入回路-輸出回路之間電磁隔離。
三、技術規格
● 產品型號:GD8700
型號規格(代碼):代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜)
● 工作電源
無需外加輔助電源
● 輸入回路
輸入通道:端子1-,2+ 接線(參見端子接線圖)
電流輸入:4~20mA
等效輸入阻抗:150Ω+負載電阻(輸入為20mA時)
壓降:約3V(20mA)
● 輸出回路
輸出通道:端子11-,12+接線(參見端子接線圖)
輸出電流:4~20mA
允許負載電阻:0~350Ω(4~20mA輸出時)
紋波(Vp-p):<10mV
● 性能指標
標準精度:±0.1%FS(負載為100Ω時);
*注:負載越小,精度就越高,負載每增加100Ω,精度就下降0.1% 溫度漂移:±0.015%/℃
響應時間:≤1s(0 → 90%)
穩定時間:≤3s
電源電壓變動影響:±0.1%(允許電壓范圍)
負載電阻變化影響:±0.1%/250Ω
通道隔離:輸入-輸出之間隔離
絕緣電阻:≥100MΩ/500VDC(AC)
隔離能力:1500VAC/1分鐘50Hz
抗電磁兼容性:符合IEC61000 相關抗電磁標準
● 環境參數
工作溫度:0~+60℃
儲運溫度:-20~+80℃
環境濕度:5~+95%RH(無冷凝)
● 結構及外形尺寸
結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
外形尺寸:W16×H104×D110(mm),參見外形尺寸圖
整機重量:約110g

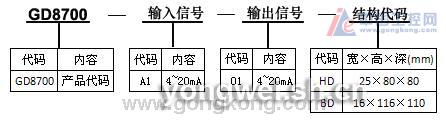

四、型號選擇


訂貨須知:
1、參照選型舉例,正確規范書寫訂貨型號代碼。
2、若不選擇代碼,則被認同是下列 舉例 1 的訂貨組合方式。
舉例1 輸 入:4~20mA
輸 出:4~20mA
訂貨代碼為:GD8700-A1-01
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC 的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

六、端子接線圖
      ●  端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜
