雷賽 3MD560三相細分步進驅動器
3MD560細分型三相混合式步進電機驅動器,采用直流18-50V供電,適合驅動相電流小于6A、外經42-86毫米的三相混合式步進電機。廣泛適用于雕刻機、數控機床、切割機和繪圖儀等分辨率要求較高的設備上。
產品分類:運動控制 步進系統 步進控制器
品牌:雷賽
產品介紹
3MD560細分型三相混合式步進電機驅動器,采用直流18-50V供電,適合驅動相電流小于6A、外經42-86毫米的三相混合式步進電機。廣泛適用于雕刻機、數控機床、切割機和繪圖儀等分辨率要求較高的設備上。
特性
純正弦電流控制,驅動電流可達6.0A
直流供電電壓18-50VDC
光電隔離信號輸入/輸出
有過壓、欠壓、過流、相間短路、過熱保護功能
八檔細分和自動半流功能

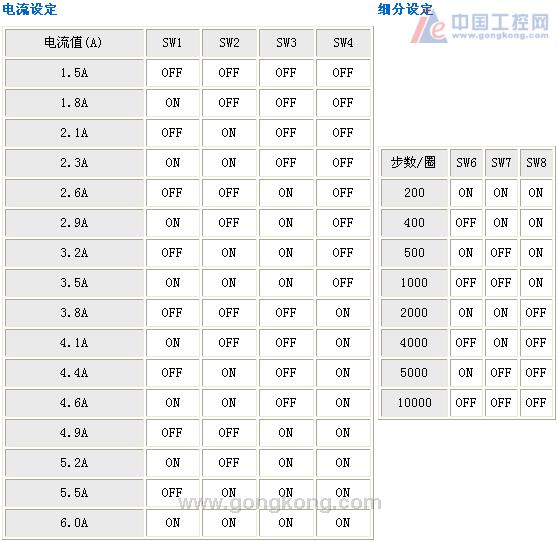

十六檔輸出相電流設置
具有相位記憶功能(電機停止5秒后再斷電,可保持電機上下電位置不變)
高啟動轉速
具有脫機命令輸入端子
電機的扭矩與它的轉速有關,而與電機每轉的步數無關
應用領域
廣泛適用于雕刻機、數控機床、切割機和繪圖儀等分辨率要求較高的設備上。
概述
3MD560細分型三相混合式步進電機驅動器,采用直流18-50V供電,適合驅動相電流小于6A、外經42-86毫米的三相混合式步進電機。此驅動器采用交流伺服驅動器的電流環進行細分控制,電機的轉矩波動很小,低速運行平穩,幾乎沒有振動和噪音。高速時力矩也大大高于二相混合式步進電機,定位精度高。

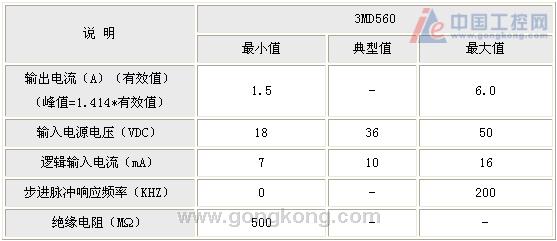

電氣規格(Tj=25℃)
弱電接線信號描述
信號 | 功 能 |
PUL PUL- | 脈沖控制信號:控制電機運行步數。 |
DIR DIR- | 方向控制信號:TTL電平信號,高低電平控制電機運轉方向。 |
ENA ENA- | 使能信號:此輸入信號用于使能/禁止,ENA 接電源時,ENA-高電平使能,低電平時驅動器不能工作。 |

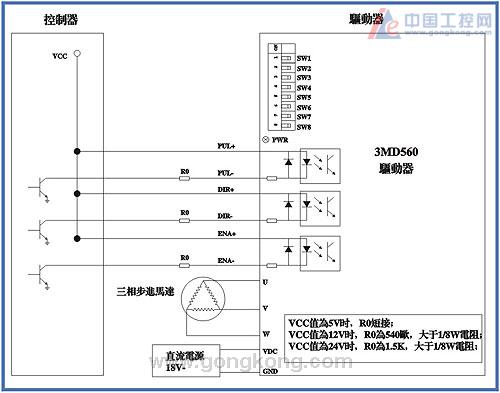

接線圖

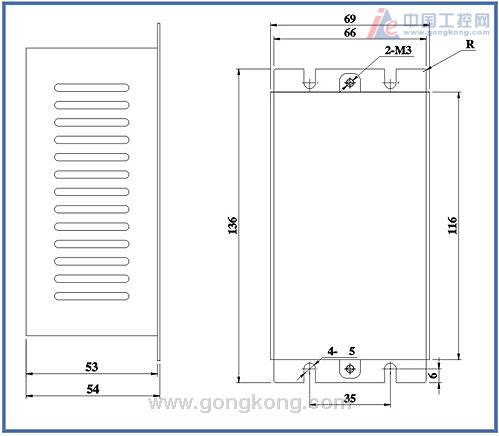

外形尺寸(單位:毫米)
