        RT21-SCADA系統軌道交通監控系統是一套采用先進的計算機技術和最新的國際標準,基于分層、分布、高可靠性、高安全性等設計思想,為南瑞專門為地鐵、輕軌等城市軌道交通的電力監控自動化系統而開發的新型產品。
        RT21-SCADA系統通過和被控站RT21-SAS變電所綜合自動化系統之間的數據交換,實現對系統所監視設備的數據采集(包括遙測量、遙信量等);采集到的數據經合理性校驗、工程數據處理后存入系統數據庫中。RT21-SCADA系統數據庫中的數據(包括實時數據、歷史數據、統計分析數據等)能夠通過系統提供的畫面、報表、曲線等形式表現出來,供系統操作員分析使用,實現對系統的監視;系統操作員根據電力系統實際運行方式的需要,利用RT21-SCADA提供的人機界面等工具改變電網的運行方式,實現對系統的控制功能。
        RT21-SCADA系統是一套技術先進、配置靈活、維護方便、適用面廣、功能完善、穩定可靠、具有豐富工程經驗的地鐵電力監控系統,2003年通過江蘇省科學技術廳成果驗收,其用戶包括廣州地鐵二號線、南京地鐵一號線、重慶輕軌等。其具體連接結構圖如圖1所示。

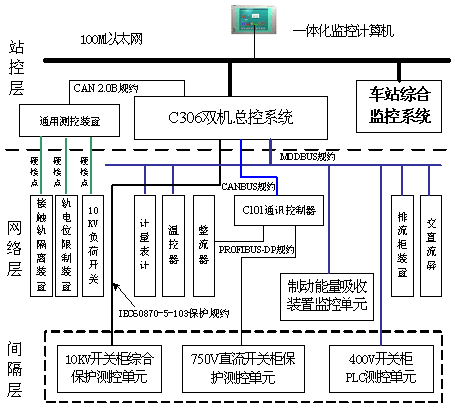

圖1 RT21-SCADA在軌道交通電力監控系統的應用結構圖
一 主要功能
1、控制功能
單獨遙控:實現對系統中某單一對象運行狀態的控制。
程序遙控:一系列單獨遙控的控制序列組合,包括所內程控和所間程控。
遙控試驗:遙控試驗操作過程和實際遙控操作相同,只是不對實際控制對象進行操作。
復歸操作:實現對被控站聲光報警等信號的復歸操作功能。
模擬操作:包括模擬合閘和模擬分閘。
閉鎖、解鎖操作:對單個、批量以及整個變電站的設備進行遙控閉鎖操作。
其他安全操作:提供掛地線操作、掛檢修牌操作等掛牌操作,系統自動對掛牌對象實現閉鎖操作。
2、遙信處理功能
        控制中心的RT21-SCADA系統通過和變電所綜合自動化系統之間的通信,采集遙信信號,并存入系統數據庫中,實現對遙信信號的采集處理功能。系統數據庫中的遙信狀態和遙測數據通過人機界面(圖形、報表、曲線、數據庫界面等)真實反映供電系統的實時狀況。
3、遙測監視功能
         變電站綜合自動化系統提供對系統運行參數的實時交流采樣,并將采樣信息傳送到控制中心的RT21-SCADA電力監控系統??刂浦行牡腞T21-SCADA系統對遙測數據進行合理性校驗和工程量處理,將數據存入系統數據庫中。最終通過圖形、報表、曲線等方式顯示出來。
4、事故追憶功能
        事故追憶是數據處理的增強功能,它使調度員在一個特定的事件(擾動)發生后,可以重新顯示擾動前后系統的運行情況和狀態,以進行必要的分析。
本系統具備全部采集數據(模擬量、開關量等)的追憶能力。完整、準確地記錄和保存電網的事故狀態。
5、畫面顯示功能
        人機界面采用全圖形工作站。其圖形子系統提供功能強大的圖形編輯功能,系統提供報表、曲線、餅圖、直方圖、棒圖、儀表盤圖等各種圖形。
6、運行調度管理功能
系統提供編制、修改、增加、刪除、存儲、管理運行調度操作卡片的工具。
7、數據庫管理功能
        數據庫采用實時數據庫和商用數據庫相結合的方式。既滿足實時性的要求,又具有商用數據庫的特性,便于保存大量的歷史數據和各種管理信息、設備信息方便地與其它系統實現信息共享。
8、打印功能
        實現對系統信息打印的管理功能,提供實時打印、定時打印、隨機打印功能。支持對圖形、報表、曲線、報警信息、各種統計計算結果等的打印。
9、培訓功能
         提供對操作人員,運行維護人員的上崗培訓功能,受訓人員面對和實際系統同樣的操作環境,操作界面,從而達到掌握系統運行管理、操作、日常維護、故障排除、替換故障元件等。系統在進行培訓時,受訓人員所做的全部操作不影響系統的正常運行。
10、口令功能
能對系統中的每一用戶進行口令和操作權限的管理,能對不同的用戶分配不同的系統訪問、操作權限。
11、軟件在線編輯、維護、修改、擴展功能
        軟件都滿足開放性標準的要求,滿足今后系統在硬件節點的增加、數據庫容量的擴充、系統軟件功能的增強等方面的要求,RT21-SCADA系統能滿足以上系統擴展時的在線擴充而不影響系統的平滑穩定運行.
12、容錯能力、自診斷、自恢復功能
        系統具備高度的容錯能力。系統關鍵節點采用冗余配置,軟件按照模塊化設計,不同的軟件模塊能配置到不同的節點上,并且可定義模塊在設備或軟件故障情況下的功能轉移,實現“1+N”軟件容錯功能。保證系統在任意單一故障(硬件節點、軟件模塊)的情況下能正常穩定的運行。
13、通道切換功能
系統實時監視通道運行情況,能自動依據通道運行情況切換主備通道。同時提供手動切換功能。
14、系統時鐘同步功能
服務器提供串行口實現和子母鐘的時間同步。
15、監控系統的復示功能
        供電復示系統是控制中心電力監控系統的遠程終端,通過通信系統和調度系統交換信息,實現對監控系統的復示功能。

二 主要特點
1、一的支撐平臺真正實現了全系統統一界面、統一管理、統一維護。具良好的可移植性和極強的可擴展性
2、先進的數據采集技術,前置系統直接上網,實現了數據采集處理的集群功能。
3、實時數據庫和商用數據庫一體化的開發。既滿足實時性的要求,又提高了系統的開放性。
4、動態平衡式高速雙網管理系統,大大提高系統的可靠性和運行性能。
5、圖形制導模型入庫技術,實現了圖、模、庫一體化,所見即所得,極大地方便了用戶的系統生成和維護。
6、WEB技術的應用,提高了信息的共享度。
7、具有程控、供電復示等特色功能。
8、系統可運行各種硬件和操作系統平臺上。

三 適用范圍
地鐵、輕軌、電氣化鐵路控制中心

四 典型應用
伊朗德黑蘭地鐵電力監控;
廣州地鐵二號線電力監控系統;
南京地鐵一號線電力監控系統;
重慶輕軌較新線電力監控系統;
北京地鐵五號線電力監控;
上海地鐵十號線電力監控;
北京地鐵四號線電力監控。
