正維科技工業以太網交換機在上海松江污水處理廠的應用

正維科技工業以太網交換機在上海松江污水處理廠的應用

一、概述
    城市污水處理廠在生態文明建設、節能減排等綜合治理中發揮重要作用。由于污水處理項目中各站的距離較遠,并且受外部環境影響較大,對網絡設備的通信能力和穩定性要求較高,因此工業以太網交換機已被越來越廣泛的應用到該領域的通信傳輸層。
    上海松江污水處理廠服務區域主要是上海松江區的居民生活排放污水及工業廢水,服務人口15萬人,面積達30萬平方公里。上海松江污水處理廠對保護松江區乃至整個上海市的飲用水源的質量好壞起著至關重要的作用,因而,上海松江污水處理廠的運行質量和出水質的好壞和穩定與否就顯得極為重要。


二、應用產品
    正維科技WISE8000和WISE2800多模工業以太網交換機


三、 方案說明及特點
    上海松江污水處理廠自動化監控系統分兩級,第一級是控制管理級(主控中心),第二級是過程控制級(現場控制層)。由于污水處理廠廠區與泵站距離比較遠,工業以太網交換機WISE8000-2M和WISE2800-2M連接控制設備PLC可滿足2公里內的網絡通訊傳輸的需求。通過使用正維科技WISE8000-2M和WISE2800-2M系列產品實現了污水處理過程的實時監測與自動化控制。
    WISE系列工業以太網交換機具備以下特點:
    1、組成快速的鏈網,這種結構減少了風險的集中。
    2、IP40防護等級,能夠適應惡劣的工作環境。
    3、良好的溫度特性,工作環境的溫度是-35℃~+75℃;工作濕度5%~95%(無凝露)。
    4、雙電源備份設計,直流供電模式,有效提高系統的安全可靠性。
    5、封閉式設計滿足防塵需要,褶皺結構散熱,具有良好的防塵與散熱性支持工業安裝。

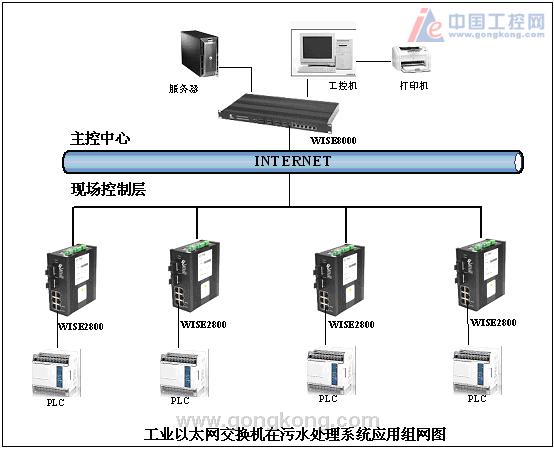

四、 網絡拓樸圖
