西門子SCALANCE W在煉鋼車間天車系統中的應用
2008/4/17 15:42:00
特點:
在鋼鐵廠招標項目中,要求煉鋼車間內7臺450/80t鑄造起重機上PLC與中空室之間通過無線通訊交換數據。起重機在車間內共分布4個跨:第一二跨長300米,各分布兩臺吊車,第三個跨長650米,分布1臺吊車,第四個跨長650米,分布兩臺吊車,中控室在第二跨和第三跨之間。
需求:
? 主干不用線纜
? 在線診斷
? 更高的可用性
? 物流過程的改進
? 移動服務和維護
? 運轉機動靈活
方案介紹:
該項目為室內無線通訊系統解決方案,在車間內共有4條軌道,每條軌道上一臺起重機,控制室通過無線來控制起重機,完成相應的工作。根據現場情況,采用西門子SCALANCE W與SCALANCE X系列交換機,在室內用交換機通過光纖搭建工業以太網(在天花板上進行布線),保證傳輸帶寬(100Mbps)與距離(500米左右),用接入點設備SCALANCE W788-1(防護等級IP65)與客戶端設備SCALANCE W744-1(防護等級IP65)建立無線通訊信道,無線通訊帶寬54Mbps,其中3 條軌道上個有2臺起重機,在這3條軌道兩端各放置2個接入點設備,另一條軌道上放置1個接入點設備,為了避免干擾,接入點與客戶端通訊采用不同的信道(共有11個信道可以選擇),W788-1采用定向天線(范圍1千米),W744-1采用全向天線(范圍100米,隨設備提供),天線在實際的安裝中要可視距。另外,起重機需要提供以太網接口,由于起重機上為S7-400,需增加網卡CP443-1一塊。
SCALANCE W788-1/W744-1
定向天線/全向天線
優點:
? 移動解決方案
? 適用于惡劣環境的產品
? 不再需要托纜
? 與定位儀器配合能精確定位出天車的位置能實時的將數據傳送至MES系統
在鋼鐵廠招標項目中,要求煉鋼車間內7臺450/80t鑄造起重機上PLC與中空室之間通過無線通訊交換數據。起重機在車間內共分布4個跨:第一二跨長300米,各分布兩臺吊車,第三個跨長650米,分布1臺吊車,第四個跨長650米,分布兩臺吊車,中控室在第二跨和第三跨之間。
需求:
? 主干不用線纜
? 在線診斷
? 更高的可用性
? 物流過程的改進
? 移動服務和維護
? 運轉機動靈活
方案介紹:
該項目為室內無線通訊系統解決方案,在車間內共有4條軌道,每條軌道上一臺起重機,控制室通過無線來控制起重機,完成相應的工作。根據現場情況,采用西門子SCALANCE W與SCALANCE X系列交換機,在室內用交換機通過光纖搭建工業以太網(在天花板上進行布線),保證傳輸帶寬(100Mbps)與距離(500米左右),用接入點設備SCALANCE W788-1(防護等級IP65)與客戶端設備SCALANCE W744-1(防護等級IP65)建立無線通訊信道,無線通訊帶寬54Mbps,其中3 條軌道上個有2臺起重機,在這3條軌道兩端各放置2個接入點設備,另一條軌道上放置1個接入點設備,為了避免干擾,接入點與客戶端通訊采用不同的信道(共有11個信道可以選擇),W788-1采用定向天線(范圍1千米),W744-1采用全向天線(范圍100米,隨設備提供),天線在實際的安裝中要可視距。另外,起重機需要提供以太網接口,由于起重機上為S7-400,需增加網卡CP443-1一塊。



圖1 行車使用無線產品圖
圖2
配置表:

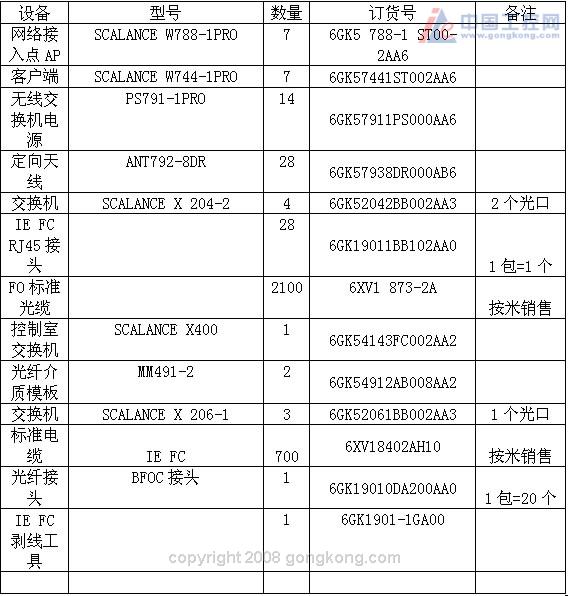

表1 天車系統配置材料表
優點:
? 移動解決方案
? 適用于惡劣環境的產品
? 不再需要托纜
? 與定位儀器配合能精確定位出天車的位置能實時的將數據傳送至MES系統

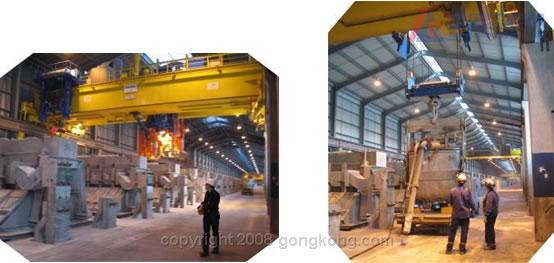

圖3 煉鋼廠天車實拍圖
